ESC 90G

Standartlar

AWS/ASME SFA - 5.5 E9010-G
EN ISO 2560 - A E 50 2 1NiMo C 21
TS EN ISO 2560 - A E 50 2 1NiMo C 21

Özellikleri ve Uygulama Alanları

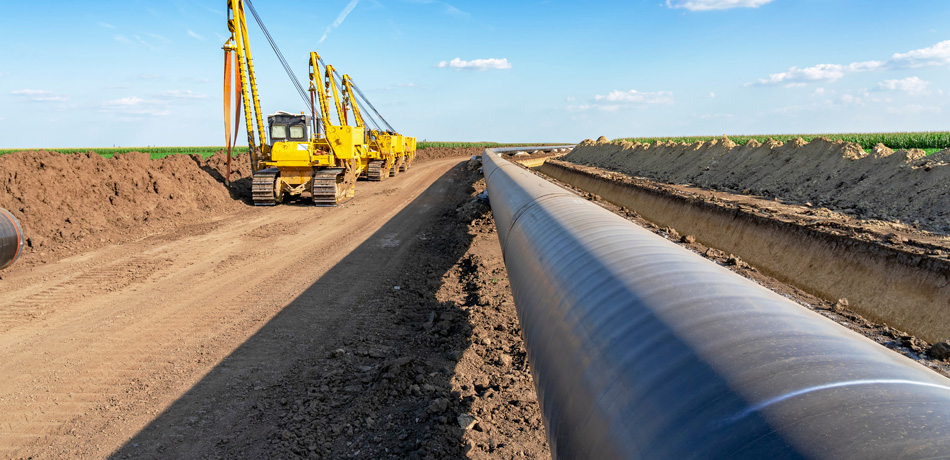

Yüksek dayanıma sahip çeliklerin ve çelik, boruların yukarıdan aşağı pozisyonda kaynağı için geliştirilmiş Nikel (Ni) ve Molibden (Mo) alaşımlı orta kalınlıkta selülozik örtülü kaynak elektrodudur. Yüksek nüfuziyet sağladığı için, boru hattı kaynaklarında, gemi inşasında, depolama tanklarında ve montaj kaynaklarında özellikle kök ve dolgu pasolarının yukarıdan aşağı pozisyonda yapılması için çok uygundur. Kök pasoda DC'de elektrod negatif (-) kutupta, dolgu ve kapak pasolarında DC'de elektrod pozitif (+) kutupta kullanılması tavsiye edilir.
Esc 90G Sert Dolgu

Kaynak Metalinin Tipik Kimyasal Özellikleri

Analiz TipiCSiMnNiMo
Kaynak Metali0.140.301.200.600.30

Kaynak Metalinin Tipik Mekanik Özellikleri(%)

Test ŞekliAkma Dayanımı (N/mm²)Çekme Dayanımı (N/mm²)Uzama A5 (%)Çentik Darbe Dayanımı ISO-V (J)
Kaynak Sonrası54065021-20°C → 55-30°C → 45

Uygulama Bilgileri

Kullanılabilecek Kaynak Pozisyonları :
Esc 90G Kaynak Pozisyonu Esc 90G Kaynak Pozisyonu Esc 90G Kaynak Pozisyonu Esc 90G Kaynak Pozisyonu Esc 90G Kaynak Pozisyonu Esc 90G Kaynak Pozisyonu Esc 90G Kaynak Pozisyonu

Kutuplama:

Esc 90G Kutuplama Kök Pasoda DC(-)
Esc 90G Kutuplama Dolgu Pasoda DC(+)

Kaynak Parametreleri ve Verim Bilgileri :

Çap x Uzunluk (mm)Akım (A)
3.25x35060-120

Ambalaj Bilgileri

Ürün KoduÇap X Uzunluk (mm)Kutudaki Adet (~)Kutu Ağırlığı (kg)Kolideki Kutu AdediKoli AğırlığıAmbalaj Tipi
11409NREM23.25x3501785.0315.3Karton Kutu
