EI 316L

Standartlar

AWS/ASME SFA - 5.4 E316L-16
EN ISO 3581 - A E 19 12 3 L R 32
TS EN ISO 3581 - A E 19 12 3 L R 32
DIN M. No. 1.4430

Onaylar ve Sertifikalar

Kullanıldığı Ana Malzemeler

EN MALZEME ASTM
X3CrNiMo17-13-3 1.4436 316
X5CrNiMo17-12-2 1.4401 316
GX2CrNiMo19-11-2 1.4409
X2CrNiMo17-12-2 1.4404 316L
GX5CrNiMo19-11-2 1.4408 CF-8M
X2CrNiMo18-14-3 1.4435 316L
X6CrNiMoTi17-12-2 1.4571 316 Ti
X6CrNiMoNb17-12-2 1.4580 316 Cb
G-X5CrNiMoNb19-11-2 1.4581
X10CrNiMo18-12 1.4583 318

Özellikleri ve Uygulama Alanları

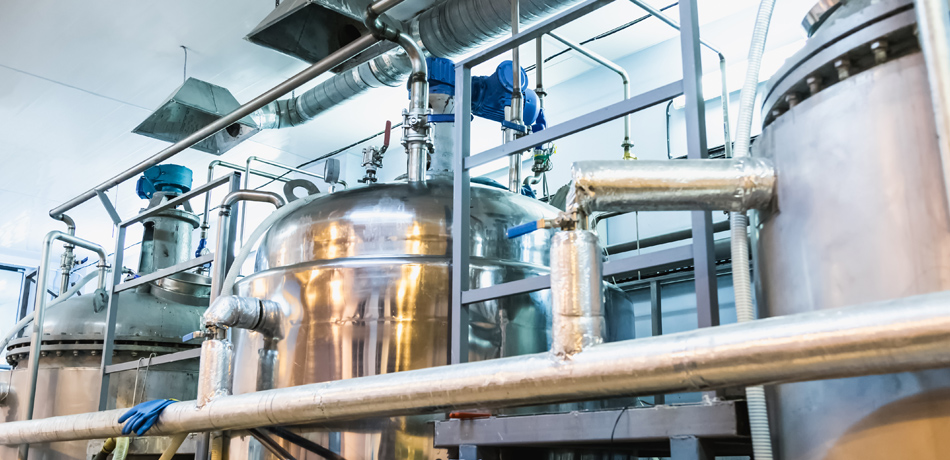

Düşük karbonlu Cr-Ni-Mo'li paslanmaz çeliklerin ve bu tip çelik dökümlerin kaynağı için östenitik paslanmaz çelik kaynak metali veren rutil tip bir elektrodtur. Karbon (C) miktarı düşük olduğu için 400°C'ye kadar işletme sıcaklıklarında kullanılabilir. Özellikle kimya, tekstil, boya, kağıt vb. sanayinde paslanmaz tank ve boruların kaynaklarına uygundur. Hem AC'de hem de DC'de kaynak yapılabilir. Ark başlatılması ve yeniden tutuşturulması kolaydır. İnce metal damla geçişine sahiptir ve ana metal yüzeylerinde iyi bir birleşme sağlar. Cürufu kolay temizlenir.
Eı 316L Sert Dolgu

Kaynak Metalinin Tipik Kimyasal Özellikleri

Analiz TipiCSiMnCrNiMo
Kaynak Metali0.030.800.9019.0012.002.80

Kaynak Metalinin Tipik Mekanik Özellikleri(%)

Test ŞekliAkma Dayanımı (N/mm²)Çekme Dayanımı (N/mm²)Uzama A5 (%)Çentik Darbe Dayanımı ISO-V (J)
Kaynak Sonrası4605604020°C → 70

Uygulama Bilgileri

Kullanılabilecek Kaynak Pozisyonları :
Eı 316L Kaynak Pozisyonu Eı 316L Kaynak Pozisyonu Eı 316L Kaynak Pozisyonu Eı 316L Kaynak Pozisyonu Eı 316L Kaynak Pozisyonu Eı 316L Kaynak Pozisyonu

Kutuplama:

Eı 316L Kutuplama DC(+)
Eı 316L Kutuplama AC

Kaynak Parametreleri ve Verim Bilgileri :

Çap x Uzunluk (mm)Akım (A)Kg Kaynak Metali/1Kg ElektrodElektrod Adedi/1Kg Kaynak MetaliKaynak Metali Yığma Hızı (kg/saat)Verimlilik(%)
2.00x25050-700,551750,45106
2.00x30040-600,551590,45106
2.50x25050-800,541260,95105
2.50x30050-800,561000,99106
3.25x30080-1200,54601,36106
3.25x35080-1200,56501,44106
4.00x350100-1650,57331,97106
5.00x350140-2200,57242,57106

Ambalaj Bilgileri

Ürün KoduÇap X Uzunluk (mm)Kutudaki Adet (~)Kutu Ağırlığı (kg)Kolideki Kutu AdediKoli AğırlığıAmbalaj Tipi
13017CIEM12.00x2501251.31011.9Vakum Paket
13017DBEM22.00x300881.0100.0Plastik Kutu
13017DDEM22.00x3002212.538.0Plastik Kutu
13017DIEM12.00x3001251.41015.0Vakum Paket
13017FIEM12.50x250801.21012.8Vakum Paket
13017GBEM12.50x300500.9120.0Plastik Kutu
13017GDEM22.50x3001352.538.0Plastik Kutu
13017GIEM12.50x300801.51016.0Vakum Paket
13017MDEM23.25x300822.538.0Plastik Kutu
13017MEEM23.25x3001324.0312.8Plastik Kutu
13017MJEM13.25x300601.81018.8Vakum Paket
13017NBEM23.25x350281.0100.0Plastik Kutu
13017NDEM23.25x350702.538.1Plastik Kutu
13017NEEM23.25x3501134.0312.8Plastik Kutu
13017NJEM13.25x350602.21022.1Vakum Paket
13017QBEM24.00x350191.0100.0Plastik Kutu
13017QDEM24.00x350462.538.0Plastik Kutu
13017QJEM14.00x350402.21022.5Vakum Paket
13017TEFM25.00x350605.0315.8Plastik Kutu
13017TJEM15.00x350252.11019.4Vakum Paket

Depolama ve Kurutma Bilgileri

En fazla 5 defa kurutma yapılabilir.
350 C°'de 2 saat kurutulmalıdır.
